Tủ điều khiển là gì? Cấu tạo, phân loại và ứng dụng

Tủ điều khiển là thiết bị quan trọng giúp điều khiển, giám sát và bảo vệ các hệ thống điện trong công nghiệp và dân dụng. Cùng tìm hiểu cấu tạo, phân loại và ứng dụng của tủ điều khiển trong bài viết dưới đây.

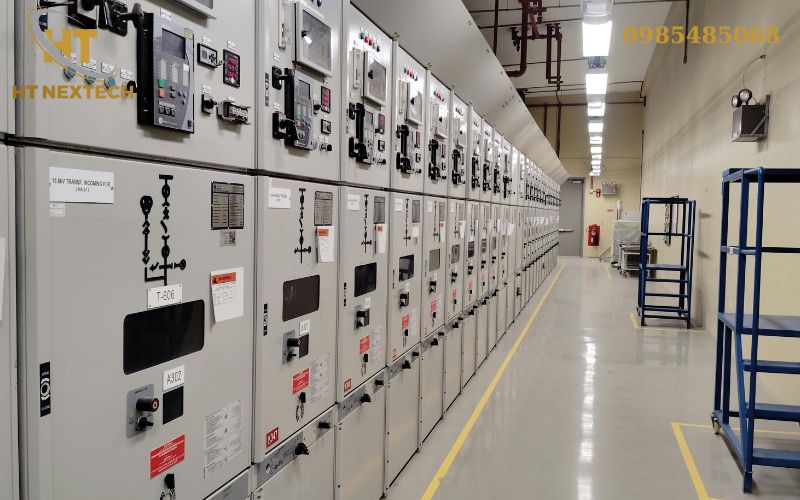

Tủ điều khiển là gì?

Tủ điều khiển là thiết bị điện được sử dụng để điều khiển, giám sát và bảo vệ các hệ thống điện, máy móc và dây chuyền sản xuất trong công nghiệp cũng như dân dụng. Đây được xem là “bộ não” của hệ thống điện, giúp các thiết bị vận hành theo đúng quy trình và yêu cầu kỹ thuật đã được thiết lập.

Bên trong tủ điều khiển thường được tích hợp nhiều thiết bị như aptomat, contactor, relay, PLC, biến tần, cảm biến, bộ nguồn và các thiết bị bảo vệ khác. Tùy theo mục đích sử dụng, tủ có thể được thiết kế với các chức năng điều khiển thủ công hoặc hoàn toàn tự động.

Hiện nay, tủ điều khiển được ứng dụng rộng rãi trong nhà máy, khu công nghiệp, trạm bơm, hệ thống xử lý nước thải, tòa nhà thương mại, bệnh viện, trường học và các dự án năng lượng.

Tủ điều khiển là gì?

Vai trò của tủ điều khiển trong hệ thống điện

Tủ điều khiển đóng vai trò trung tâm trong việc quản lý và điều phối hoạt động của toàn bộ hệ thống điện. Thông qua các thiết bị điều khiển và giám sát được tích hợp bên trong, tủ giúp hệ thống vận hành ổn định, chính xác và an toàn hơn.

Ngoài chức năng điều khiển thiết bị, tủ điều khiển còn giúp phát hiện và xử lý các sự cố như quá tải, mất pha, ngắn mạch hoặc lỗi vận hành. Điều này góp phần bảo vệ máy móc, giảm thiểu thời gian dừng hệ thống và nâng cao hiệu quả sản xuất.

Cấu tạo cơ bản của tủ điều khiển

Một tủ điều khiển tiêu chuẩn thường bao gồm các thành phần chính sau:

Vỏ tủ điện

• Được sản xuất từ thép sơn tĩnh điện, thép mạ kẽm hoặc inox.
• Bảo vệ thiết bị khỏi bụi bẩn, độ ẩm và tác động cơ học.
• Đáp ứng các tiêu chuẩn chống bụi, chống nước theo yêu cầu môi trường lắp đặt.

Thiết bị đóng cắt và bảo vệ

• Aptomat (MCB, MCCB, ACB).
• Cầu chì bảo vệ.
• Relay bảo vệ quá tải.
• Thiết bị chống rò điện.

Thiết bị điều khiển

• Contactor.
• Relay trung gian.
• PLC.
• Biến tần.
• Bộ điều khiển nhiệt độ.
• Bộ điều khiển áp suất.
• Cảm biến và bộ điều khiển chuyên dụng.

Thiết bị hiển thị và giám sát

• Đèn báo trạng thái.
• Đồng hồ Volt kế, Ampe kế.
• Màn hình HMI.
• Đồng hồ đo điện năng.
• Thiết bị giám sát từ xa.

Các loại tủ điều khiển phổ biến hiện nay

Tủ điều khiển động cơ MCC

Đây là dòng tủ chuyên dùng để điều khiển và bảo vệ động cơ điện trong các nhà máy sản xuất và hệ thống công nghiệp.

Đặc điểm nổi bật:

• Điều khiển nhiều động cơ cùng lúc.
• Bảo vệ quá tải và ngắn mạch.
• Tích hợp khởi động sao tam giác hoặc khởi động mềm.
• Dễ dàng mở rộng công suất.

Tủ điều khiển PLC

Tủ điều khiển PLC được sử dụng rộng rãi trong các hệ thống tự động hóa hiện đại.

Ưu điểm:

• Lập trình linh hoạt.
• Điều khiển tự động theo quy trình.
• Dễ dàng nâng cấp và mở rộng.
• Kết nối với hệ thống SCADA và HMI.

Ứng dụng:

• Dây chuyền sản xuất tự động.
• Hệ thống xử lý nước thải.
• Hệ thống HVAC.
• Nhà máy thực phẩm và dược phẩm.

Tủ điều khiển biến tần

Tủ điều khiển biến tần được thiết kế nhằm thay đổi tốc độ động cơ theo nhu cầu vận hành thực tế.

Lợi ích:

• Tiết kiệm điện năng.
• Giảm hao mòn cơ khí.
• Tăng tuổi thọ động cơ.
• Điều chỉnh tốc độ linh hoạt.

Tủ điều khiển chiếu sáng

Loại tủ này được sử dụng để quản lý và vận hành hệ thống đèn chiếu sáng trong các công trình.

Chức năng:

• Bật/tắt theo lịch trình.
• Điều khiển từ xa.
• Giám sát trạng thái hoạt động.
• Tiết kiệm điện năng.

Ưu điểm nổi bật của tủ điều khiển

Tủ điều khiển ngày càng được ứng dụng rộng rãi nhờ những ưu điểm vượt trội như:

• Tự động hóa quy trình vận hành.
• Giảm sự phụ thuộc vào nhân công.
• Nâng cao năng suất sản xuất.
• Giảm thiểu sai sót trong quá trình vận hành.
• Bảo vệ thiết bị điện và động cơ.
• Dễ dàng giám sát và kiểm soát hệ thống.
• Tiết kiệm chi phí vận hành.
• Thuận tiện trong việc bảo trì và nâng cấp.
• Tăng độ an toàn cho người sử dụng.

Ứng dụng của tủ điều khiển

Tủ điều khiển được sử dụng trong nhiều lĩnh vực khác nhau:

Trong công nghiệp

• Nhà máy sản xuất.
• Dây chuyền tự động hóa.
• Hệ thống băng tải.
• Trạm bơm công nghiệp.
• Nhà máy chế biến thực phẩm.

Trong lĩnh vực xử lý nước

• Hệ thống cấp nước sạch.
• Hệ thống xử lý nước thải.
• Trạm bơm tăng áp.
• Trạm bơm phòng cháy chữa cháy.

Trong các tòa nhà thương mại

• Hệ thống điều hòa trung tâm.
• Hệ thống chiếu sáng.
• Thang máy.
• Hệ thống thông gió.

Trong năng lượng tái tạo

• Hệ thống điện mặt trời.
• Hệ thống điện gió.
• Trạm biến áp và hệ thống lưu trữ năng lượng.

Những lưu ý khi vận hành tủ điều khiển

Để đảm bảo an toàn và kéo dài tuổi thọ thiết bị, người vận hành cần lưu ý:

• Ngắt nguồn điện trước khi kiểm tra hoặc sửa chữa.
• Kiểm tra định kỳ các điểm đấu nối.
• Theo dõi nhiệt độ bên trong tủ điện.
• Vệ sinh tủ thường xuyên để tránh bụi bẩn.
• Không vận hành quá công suất thiết kế.
• Sử dụng đúng quy trình kỹ thuật.
• Chỉ người có chuyên môn mới được thao tác bên trong tủ.
• Kiểm tra hệ thống tiếp địa định kỳ.

HT Nextech – Đơn vị sản xuất tủ điều khiển uy tín

HT Nextech là đơn vị chuyên thiết kế và sản xuất các loại tủ điều khiển phục vụ cho nhiều lĩnh vực công nghiệp và dân dụng.

Các sản phẩm nổi bật gồm:

• Tủ điều khiển PLC.
• Tủ điều khiển MCC.
• Tủ điều khiển biến tần.
• Tủ điều khiển bơm.
• Tủ điều khiển chiếu sáng.
• Tủ điều khiển tự động theo yêu cầu.

Với đội ngũ kỹ sư giàu kinh nghiệm cùng hệ thống sản xuất hiện đại, HT Nextech mang đến các giải pháp điều khiển đáp ứng tiêu chuẩn kỹ thuật, đảm bảo hiệu quả vận hành và độ bền lâu dài cho công trình.

Tủ điều khiển là thành phần quan trọng trong các hệ thống điện hiện đại, giúp điều khiển, giám sát và bảo vệ thiết bị một cách hiệu quả. Việc lựa chọn đúng loại tủ điều khiển không chỉ nâng cao hiệu suất vận hành mà còn đảm bảo an toàn và tối ưu chi phí đầu tư. Đối với các dự án công nghiệp và dân dụng, HT Nextech là đối tác đáng tin cậy trong lĩnh vực thiết kế và sản xuất tủ điều khiển theo yêu cầu.
