Tủ điện phân phối DB – “Trung tâm” kiểm soát điện năng của công trình

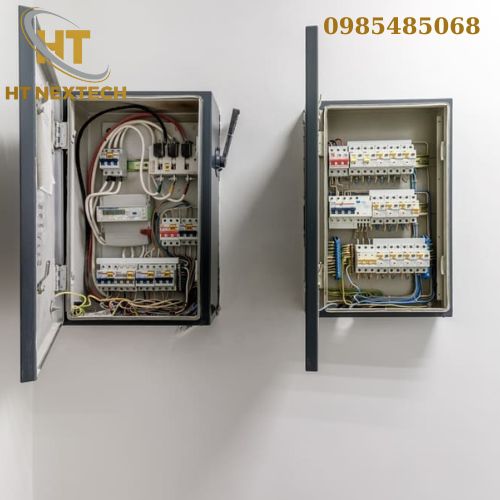

Tủ điện phân phối DB là gì?

Tủ điện phân phối DB là tủ dùng để phân chia nguồn điện đến nhiều mạch điện khác nhau. Tên gọi DB xuất phát từ cụm từ Distribution Board.

Nguồn điện tổng được đưa vào tủ thông qua thiết bị đóng cắt chính. Sau đó, nguồn điện được phân phối đến từng nhánh theo thiết kế.

Mỗi nhánh có thể cấp điện cho một khu vực hoặc nhóm thiết bị riêng. Điều này giúp việc quản lý và kiểm soát hệ thống điện thuận tiện hơn.

Tủ DB cũng tích hợp các thiết bị bảo vệ phù hợp. Khi xảy ra sự cố, thiết bị bảo vệ có thể ngắt mạch bị ảnh hưởng.

Vai trò của tủ điện phân phối DB

Tủ DB không chỉ thực hiện nhiệm vụ phân phối nguồn điện. Thiết bị còn góp phần nâng cao độ an toàn và tính ổn định của hệ thống.

Một số vai trò chính gồm:

• Phân phối điện đến từng mạch phụ tải.
• Đóng cắt nguồn điện khi cần thiết.
• Bảo vệ mạch điện trước quá tải và ngắn mạch.
• Hạn chế ảnh hưởng khi một nhánh gặp sự cố.
• Hỗ trợ kiểm tra và bảo trì hệ thống điện.
• Quản lý nguồn điện theo từng khu vực.
• Tạo hệ thống điện gọn gàng và dễ kiểm soát.

Nhờ đó, tủ DB trở thành một phần quan trọng trong hệ thống điện hạ thế.

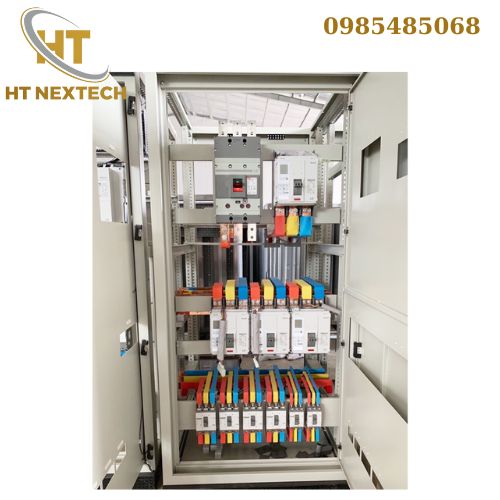

Cấu tạo tủ điện phân phối DB

Cấu tạo tủ DB phụ thuộc vào quy mô và yêu cầu của từng công trình. Tuy nhiên, một tủ phân phối cơ bản thường gồm các bộ phận sau.

Vỏ tủ điện

Vỏ tủ có nhiệm vụ bảo vệ thiết bị bên trong khỏi bụi, va đập và tác động từ môi trường.

Vật liệu phổ biến gồm thép sơn tĩnh điện hoặc inox. Tùy vị trí lắp đặt, vỏ tủ có thể được thiết kế với cấp bảo vệ phù hợp.

Kích thước tủ cũng được lựa chọn dựa trên số lượng thiết bị và mạch điện cần bố trí.

Thiết bị đóng cắt chính

Thiết bị đóng cắt chính nằm ở đầu vào của tủ. Thiết bị giúp kiểm soát toàn bộ nguồn điện cấp vào tủ DB.

Tùy công suất, có thể sử dụng MCCB, MCB hoặc thiết bị đóng cắt phù hợp khác.

Aptomat nhánh

Aptomat nhánh giúp bảo vệ từng mạch điện riêng biệt. Khi một nhánh xảy ra sự cố, thiết bị có thể ngắt mạch tương ứng.

Cách bố trí này giúp hạn chế ảnh hưởng đến các phụ tải khác trong hệ thống.

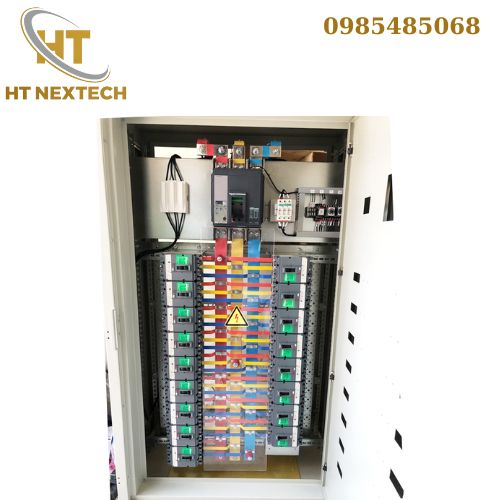

Thanh cái

Thanh cái có nhiệm vụ dẫn và phân phối điện đến các nhánh trong tủ. Thanh cái cần có tiết diện phù hợp với dòng điện thiết kế.

Cách bố trí thanh cái khoa học cũng giúp việc đấu nối và bảo trì thuận tiện hơn.

Thiết bị chống sét và bảo vệ bổ sung

Tùy yêu cầu, tủ DB có thể tích hợp thiết bị chống sét lan truyền SPD. Thiết bị giúp hạn chế ảnh hưởng của xung điện áp đến hệ thống.

Ngoài ra, tủ có thể được trang bị thêm thiết bị đo điện và các thiết bị bảo vệ khác.

Thanh trung tính và thanh tiếp địa

Thanh trung tính dùng để kết nối các dây trung tính theo thiết kế hệ thống. Thanh tiếp địa kết nối các bộ phận cần bảo vệ với hệ thống tiếp địa.

Việc bố trí đúng giúp tăng mức độ an toàn cho người sử dụng và thiết bị.

Tủ điện phân phối DB hoạt động thế nào?

Nguyên lý hoạt động của tủ DB tương đối đơn giản. Nguồn điện từ hệ thống cấp điện được đưa vào thiết bị đóng cắt chính.

Sau đó, nguồn điện được phân phối qua thanh cái đến các thiết bị bảo vệ nhánh. Mỗi thiết bị bảo vệ tiếp tục cấp điện cho một nhóm phụ tải.

Khi hệ thống hoạt động bình thường, các nhánh nhận điện theo thiết kế. Người vận hành có thể đóng hoặc ngắt từng mạch khi cần.

Nếu xảy ra quá tải hoặc ngắn mạch, thiết bị bảo vệ tương ứng sẽ tác động. Nhánh bị sự cố được ngắt để hạn chế ảnh hưởng đến hệ thống.

Các loại tủ điện phân phối DB phổ biến

Tủ DB có thể được phân loại dựa trên vị trí lắp đặt, cấu hình hoặc mục đích sử dụng.

Tủ DB trong nhà

Tủ được lắp đặt trong văn phòng, nhà ở, trung tâm thương mại hoặc khu vực kỹ thuật.

Loại tủ này thường có yêu cầu cao về tính thẩm mỹ và khả năng thao tác.

Tủ DB ngoài trời

Tủ được thiết kế để lắp đặt tại khu vực chịu tác động của thời tiết. Vỏ tủ cần có khả năng bảo vệ phù hợp với môi trường.

Thiết kế có thể bổ sung mái che hoặc các giải pháp bảo vệ khác tùy điều kiện thực tế.

Tủ DB công nghiệp

Tủ DB công nghiệp thường có nhiều mạch phân phối và công suất lớn hơn. Thiết bị bên trong cần đáp ứng yêu cầu vận hành liên tục.

Tủ có thể được thiết kế riêng theo sơ đồ điện của từng nhà máy hoặc nhà xưởng.

Tủ DB tầng

Tủ DB tầng thường được sử dụng trong các tòa nhà. Mỗi tủ đảm nhiệm việc phân phối điện cho một tầng hoặc khu vực nhất định.

Cách bố trí này giúp quản lý nguồn điện theo từng khu vực thuận tiện hơn.

Ưu điểm của tủ điện phân phối DB

Tủ DB mang lại nhiều lợi ích cho hệ thống điện dân dụng và công nghiệp.

Phân phối điện khoa học

Nguồn điện được chia thành nhiều mạch riêng. Nhờ đó, việc quản lý phụ tải trở nên rõ ràng và thuận tiện.

Tăng khả năng bảo vệ

Các thiết bị đóng cắt và bảo vệ giúp hạn chế tác động của sự cố điện. Hệ thống cũng dễ dàng cô lập khu vực gặp vấn đề.

Dễ kiểm tra và bảo trì

Từng mạch được bố trí riêng trong tủ. Kỹ thuật viên có thể xác định và kiểm tra từng nhánh dễ dàng hơn.

Linh hoạt khi mở rộng

Tủ có thể được thiết kế dự phòng không gian cho nhu cầu phát triển sau này. Tuy nhiên, việc mở rộng cần đảm bảo khả năng chịu tải của hệ thống.

Tối ưu quản lý điện năng

Khi kết hợp thiết bị đo điện, người dùng có thể theo dõi các thông số vận hành. Dữ liệu này hỗ trợ đánh giá và quản lý mức tiêu thụ điện.

Ứng dụng của tủ điện phân phối DB

Tủ điện phân phối DB được sử dụng rộng rãi trong nhiều loại công trình.

Một số ứng dụng phổ biến gồm:

• Nhà ở và biệt thự.
• Văn phòng.
• Chung cư.
• Trung tâm thương mại.
• Khách sạn.
• Bệnh viện.
• Trường học.
• Nhà xưởng.
• Nhà máy sản xuất.
• Công trình công cộng.
• Khu vực kỹ thuật của tòa nhà.

Tùy từng công trình, tủ DB sẽ có cấu hình và kích thước khác nhau.

Thông số kỹ thuật của tủ điện phân phối DB

Thông số tủ DB không cố định mà được thiết kế theo yêu cầu thực tế. Một số thông số cần xác định gồm:

• Điện áp định mức.
• Dòng điện định mức.
• Số lượng mạch nhánh.
• Số cực của thiết bị đóng cắt.
• Khả năng chịu dòng ngắn mạch.
• Cấp bảo vệ IP.
• Vật liệu và độ dày vỏ tủ.
• Phương thức lắp đặt.
• Kích thước tủ.
• Số lượng thiết bị bên trong.

Việc lựa chọn thông số cần dựa trên phụ tải và sơ đồ điện của công trình. Không nên chọn thiết bị chỉ dựa trên dòng điện danh định.

Tiêu chuẩn thiết kế tủ điện DB

Tủ điện phân phối cần được thiết kế theo các yêu cầu kỹ thuật phù hợp với hệ thống điện. Tùy loại tủ và phạm vi sử dụng, thiết kế có thể tham chiếu các tiêu chuẩn IEC liên quan.

Đối với tủ điện hạ thế, IEC 61439 là một nhóm tiêu chuẩn quan trọng về cụm tủ đóng cắt và điều khiển hạ áp.

Các yếu tố như khả năng chịu nhiệt, độ bền điện, khoảng cách cách điện và khả năng chịu dòng ngắn mạch cần được xem xét.

Ngoài ra, cấp bảo vệ IP cũng cần phù hợp với vị trí lắp đặt. Tủ ngoài trời thường cần mức bảo vệ cao hơn tủ trong nhà.

Cách lựa chọn tủ điện phân phối DB phù hợp

Để lựa chọn tủ DB phù hợp, trước tiên cần xác định tổng công suất phụ tải. Đây là cơ sở để tính toán dòng điện và lựa chọn thiết bị.

Tiếp theo, cần xác định số lượng mạch điện và loại phụ tải. Các phụ tải có đặc tính khác nhau có thể yêu cầu thiết bị bảo vệ khác nhau.

Điều kiện lắp đặt cũng cần được xem xét. Tủ đặt trong nhà và ngoài trời sẽ có yêu cầu khác nhau về vỏ tủ và cấp bảo vệ.

Ngoài ra, nên dự phòng không gian cho nhu cầu mở rộng. Cách này giúp hạn chế việc phải thay toàn bộ tủ khi hệ thống phát triển.

Lắp đặt tủ điện phân phối DB cần lưu ý gì?

Tủ cần được lắp đặt tại vị trí thuận tiện cho thao tác và bảo trì. Khu vực đặt tủ cũng cần đảm bảo điều kiện môi trường phù hợp.

Các thiết bị bên trong phải được bố trí đúng sơ đồ. Dây dẫn cần được đánh dấu để thuận tiện khi kiểm tra.

Các đầu nối phải được đấu nối chắc chắn. Hệ thống tiếp địa cũng cần được thực hiện đúng yêu cầu kỹ thuật.

Sau khi hoàn thành, tủ cần được kiểm tra trước khi đóng điện. Nội dung kiểm tra có thể gồm cách điện, đấu nối, thiết bị bảo vệ và chức năng đóng cắt.

Những lỗi thường gặp khi sử dụng tủ DB

Trong quá trình vận hành, tủ DB có thể gặp một số vấn đề.

Aptomat thường xuyên nhảy

Tình trạng này có thể xuất phát từ quá tải hoặc sự cố trên mạch điện. Cần kiểm tra phụ tải và tìm nguyên nhân trước khi đóng lại thiết bị.

Tủ điện bị nóng

Nhiệt độ tăng có thể liên quan đến quá tải hoặc các điểm tiếp xúc không tốt. Cần kiểm tra dòng điện và tình trạng các đầu nối.

Thiết bị đóng cắt không hoạt động

Nguyên nhân có thể liên quan đến thiết bị hoặc mạch điều khiển. Cần kiểm tra theo từng phần để xác định lỗi.

Tủ có dấu hiệu ẩm hoặc bụi nhiều

Môi trường không phù hợp có thể ảnh hưởng đến thiết bị bên trong. Cần kiểm tra vị trí lắp đặt và khả năng bảo vệ của vỏ tủ.

Bảo trì tủ điện phân phối DB

Bảo trì định kỳ giúp phát hiện sớm các vấn đề trong hệ thống. Người vận hành nên kiểm tra tình trạng vỏ tủ và thiết bị đóng cắt.

Các đầu nối điện cần được kiểm tra khi có dấu hiệu phát nhiệt hoặc lỏng. Bên trong tủ cũng nên được vệ sinh để hạn chế bụi bẩn.

Ngoài ra, cần theo dõi tình trạng hoạt động của các thiết bị bảo vệ. Những thiết bị có dấu hiệu hư hỏng cần được kiểm tra và thay thế phù hợp.

Tủ điện phân phối DB giá bao nhiêu?

Giá tủ điện DB phụ thuộc vào cấu hình và yêu cầu của từng công trình. Không có một mức giá cố định cho mọi loại tủ.

Một số yếu tố ảnh hưởng đến giá gồm kích thước tủ, vật liệu vỏ và số lượng thiết bị. Thương hiệu thiết bị điện cũng có thể tác động đến tổng chi phí.

Ngoài ra, tủ có biến đo lường, SPD hoặc yêu cầu điều khiển đặc biệt sẽ có cấu hình khác. Vì vậy, nên cung cấp sơ đồ điện và thông tin phụ tải để được báo giá chính xác.

HT NEXTECH – đơn vị thiết kế và sản xuất tủ điện DB

HT NEXTECH cung cấp giải pháp tủ điện phân phối DB cho nhiều loại công trình. Tủ được thiết kế dựa trên nhu cầu phụ tải và điều kiện lắp đặt thực tế.

Đội ngũ kỹ thuật hỗ trợ từ khâu tư vấn, thiết kế đến gia công và hoàn thiện tủ. Cấu hình thiết bị được lựa chọn dựa trên yêu cầu vận hành của từng hệ thống.

Tủ có thể được thiết kế theo nhiều dạng lắp đặt. Trong đó gồm tủ âm tường, tủ nổi, tủ trong nhà và tủ ngoài trời.

Câu hỏi thường gặp về tủ điện phân phối DB

Tủ DB dùng để làm gì?

Tủ DB dùng để phân phối nguồn điện đến nhiều mạch phụ tải. Tủ cũng tích hợp thiết bị đóng cắt và bảo vệ cho từng nhánh.

Tủ DB có dùng cho nhà xưởng được không?

Có. Tủ DB có thể được thiết kế cho nhà xưởng với cấu hình phù hợp công suất và số lượng phụ tải.

Tủ DB khác tủ điện tổng như thế nào?

Tủ điện tổng thường tiếp nhận và phân phối nguồn chính cho hệ thống. Tủ DB thường đảm nhiệm việc phân phối điện đến các khu vực hoặc nhóm phụ tải cụ thể.

Có thể thiết kế tủ DB theo yêu cầu không?

Có. Tủ có thể được thiết kế theo công suất, số lượng mạch, thiết bị và vị trí lắp đặt thực tế.

Tủ điện phân phối DB là giải pháp quan trọng giúp phân phối và bảo vệ nguồn điện trong nhiều công trình. Thiết kế phù hợp giúp hệ thống vận hành an toàn, ổn định và thuận tiện bảo trì.

HT NEXTECH cam kết tư vấn, thiết kế và sản xuất tủ điện DB theo yêu cầu kỹ thuật của từng công trình.
