Thang máng cáp là gì? Phân loại, cấu tạo và ứng dụng

Thang máng cáp là giải pháp tối ưu giúp quản lý, bảo vệ và sắp xếp hệ thống dây điện, cáp tín hiệu trong các công trình hiện đại. Với nhiều chủng loại và vật liệu khác nhau, sản phẩm được ứng dụng rộng rãi trong nhà máy, tòa nhà, khu công nghiệp và hệ thống điện năng lượng mặt trời.

Thang máng cáp là gì?

Thang máng cáp là hệ thống cơ khí được sử dụng để nâng đỡ, bảo vệ và quản lý các loại dây điện, cáp điện, cáp mạng, cáp tín hiệu trong công trình dân dụng và công nghiệp. Đây là giải pháp tối ưu giúp hệ thống dây dẫn được bố trí khoa học, gọn gàng, đảm bảo an toàn trong quá trình vận hành và bảo trì.

Trong các nhà máy, tòa nhà cao tầng, trung tâm thương mại hay khu công nghiệp, thang máng cáp đóng vai trò quan trọng trong việc tổ chức hệ thống điện. Không chỉ giúp bảo vệ cáp khỏi các tác động bên ngoài, sản phẩm còn tạo tính thẩm mỹ và thuận tiện cho việc kiểm tra, sửa chữa khi cần thiết.

Nhờ khả năng chịu tải tốt, độ bền cao và đa dạng kích thước, thang máng cáp hiện nay là lựa chọn phổ biến trong hầu hết các công trình hiện đại.

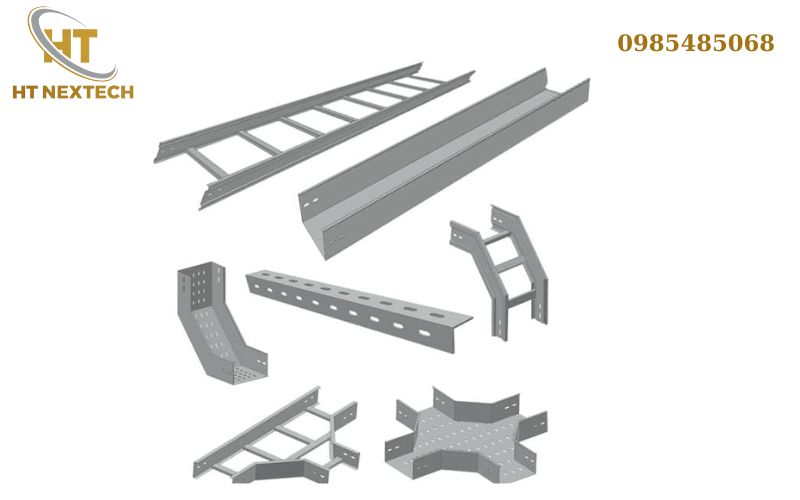

Thang máng cáp là gì?

Vai trò của thang máng cáp trong hệ thống điện

Việc sử dụng thang máng cáp mang lại nhiều lợi ích cho hệ thống điện và mạng truyền thông:

• Sắp xếp dây cáp gọn gàng, khoa học.
• Bảo vệ dây dẫn khỏi va đập và tác động từ môi trường.
• Giảm nguy cơ cháy nổ do dây điện chồng chéo.
• Thuận tiện cho việc bảo trì, thay thế và nâng cấp hệ thống.
• Tăng tính thẩm mỹ cho công trình.
• Tiết kiệm thời gian và chi phí thi công.

Đây là giải pháp không thể thiếu đối với các hệ thống điện quy mô lớn yêu cầu độ an toàn và tính ổn định cao.

Phân loại thang máng cáp theo vật liệu

Thang máng cáp sơn tĩnh điện

Đây là loại phổ biến trong các công trình trong nhà, được sản xuất từ thép tấm và phủ lớp sơn tĩnh điện bên ngoài.

Ưu điểm:

• Tính thẩm mỹ cao.
• Đa dạng màu sắc.
• Giá thành hợp lý.
• Thời gian sản xuất nhanh.

Nhược điểm:

• Khả năng chống ăn mòn thấp.
• Không phù hợp với môi trường ngoài trời hoặc độ ẩm cao.

Thang máng cáp mạ kẽm nhúng nóng

Sản phẩm được nhúng hoàn toàn trong bể kẽm nóng chảy giúp tạo lớp bảo vệ bề mặt chắc chắn.

Ưu điểm:

• Chống ăn mòn vượt trội.
• Chịu được điều kiện thời tiết khắc nghiệt.
• Tuổi thọ cao.
• Phù hợp với công trình ngoài trời.

Nhược điểm:

• Chi phí cao hơn các loại khác.
• Bề mặt kém thẩm mỹ hơn sơn tĩnh điện.

Thang máng cáp mạ kẽm điện phân

Được phủ lớp kẽm bằng phương pháp điện phân giúp tăng khả năng chống gỉ.

Ưu điểm:

• Bề mặt sáng bóng.
• Chống oxy hóa tốt.
• Giá thành cạnh tranh.

Nhược điểm:

• Lớp mạ mỏng.
• Khả năng chống ăn mòn thấp hơn mạ kẽm nhúng nóng.

Thang máng cáp tôn ZAM

Tôn ZAM là vật liệu hợp kim giữa kẽm, nhôm và magie, có khả năng chống ăn mòn cao.

Ưu điểm:

• Trọng lượng nhẹ.
• Bề mặt đẹp.
• Chống gỉ tốt.
• Thời gian sản xuất nhanh.

Thang máng cáp inox

Được sản xuất từ inox 201, inox 304 hoặc inox 316.

Ưu điểm:

• Chống ăn mòn cực tốt.
• Độ bền cao.
• Tính thẩm mỹ vượt trội.
• Phù hợp với môi trường đặc biệt.

Nhược điểm:

• Chi phí đầu tư cao.

Các loại thang máng cáp phổ biến hiện nay

Thang cáp (Cable Ladder)

Thang cáp là loại có kết cấu dạng bậc thang, được sử dụng để nâng đỡ số lượng lớn dây cáp điện.

Ưu điểm:

• Khả năng chịu tải lớn.
• Thông thoáng, tản nhiệt tốt.
• Dễ thi công và bảo trì.
• Chi phí hợp lý.

Ứng dụng:

• Nhà máy sản xuất.
• Khu công nghiệp.
• Trung tâm dữ liệu.
• Hệ thống điện công suất lớn.

Máng cáp (Cable Trunking)

Máng cáp có thiết kế kín, giúp bảo vệ dây dẫn khỏi bụi bẩn và tác động bên ngoài.

Ưu điểm:

• Bảo vệ cáp tốt.
• Phù hợp với hệ thống đi ngầm hoặc môi trường nhiều bụi.
• Tính thẩm mỹ cao.

Nhược điểm:

• Trọng lượng lớn.
• Chi phí vật liệu cao hơn thang cáp.

Khay cáp (Cable Tray)

Khay cáp có cấu tạo tương tự máng cáp nhưng được đột lỗ trên bề mặt để tăng khả năng thông gió.

Ưu điểm:

• Thoát nhiệt tốt.
• Dễ quản lý dây dẫn.
• Độ bền cao.

Ứng dụng:

• Tòa nhà văn phòng.
• Chung cư.
• Trung tâm thương mại.
• Nhà máy công nghiệp.

Cấu tạo của hệ thống thang máng cáp

Một hệ thống hoàn chỉnh thường bao gồm:

• Thang cáp, máng cáp hoặc khay cáp.
• Khớp nối chữ T.
• Khớp nối chữ L.
• Khớp nối chữ thập.
• Co lên.
• Co xuống.
• Giá đỡ và phụ kiện treo.
• Bulong liên kết.

Các phụ kiện này giúp hệ thống dễ dàng thay đổi hướng đi của cáp và phù hợp với nhiều điều kiện thi công khác nhau.

Ứng dụng của thang máng cáp

Thang máng cáp được sử dụng rộng rãi trong nhiều lĩnh vực như:

• Nhà máy sản xuất công nghiệp.
• Khu công nghiệp và khu chế xuất.
• Tòa nhà văn phòng.
• Chung cư cao tầng.
• Trung tâm dữ liệu (Data Center).
• Nhà máy điện và trạm biến áp.
• Hệ thống điện năng lượng mặt trời.
• Bệnh viện, trường học và trung tâm thương mại.

Nhờ tính linh hoạt cao, sản phẩm đáp ứng tốt yêu cầu quản lý cáp trong các công trình từ nhỏ đến lớn.

Tiêu chí lựa chọn thang máng cáp phù hợp

Khi lựa chọn thang máng cáp, cần xem xét các yếu tố sau:

• Môi trường lắp đặt trong nhà hay ngoài trời.
• Số lượng và kích thước dây cáp.
• Tải trọng yêu cầu.
• Khả năng chống ăn mòn.
• Ngân sách đầu tư.
• Yêu cầu về thẩm mỹ công trình.

Việc lựa chọn đúng chủng loại sẽ giúp tối ưu chi phí và kéo dài tuổi thọ hệ thống điện.

Báo giá thang máng cáp

Giá thang máng cáp phụ thuộc vào nhiều yếu tố như:

• Loại vật liệu sử dụng.
• Kích thước sản phẩm.
• Độ dày vật liệu.
• Phương pháp xử lý bề mặt.
• Khối lượng đặt hàng.

Thông thường, thang máng cáp sơn tĩnh điện có chi phí thấp nhất, trong khi inox và mạ kẽm nhúng nóng có giá cao hơn do khả năng chống ăn mòn vượt trội.

Để nhận báo giá chính xác, khách hàng nên cung cấp bản vẽ hoặc yêu cầu kỹ thuật cụ thể cho đơn vị sản xuất.

Thang máng cáp là giải pháp quan trọng giúp quản lý và bảo vệ hệ thống dây điện, cáp tín hiệu trong các công trình hiện đại. Với nhiều chủng loại, vật liệu và kích thước khác nhau, sản phẩm đáp ứng tốt nhu cầu của các công trình dân dụng, công nghiệp và hạ tầng kỹ thuật.

Lựa chọn đúng loại thang máng cáp không chỉ giúp nâng cao độ an toàn, tính thẩm mỹ mà còn tối ưu chi phí vận hành và bảo trì trong suốt quá trình sử dụng.
