Phụ kiện thang máng cáp – Các loại, công dụng và cách lựa chọn

Phụ kiện thang máng cáp là thành phần quan trọng trong hệ thống nâng đỡ và quản lý dây cáp. Sản phẩm giúp kết nối các đoạn thang, máng và tạo hướng đi phù hợp cho tuyến cáp. Việc lựa chọn đúng phụ kiện giúp hệ thống chắc chắn, gọn gàng và thuận tiện khi thi công, bảo trì. HT NEXTECH cung cấp đa dạng phụ kiện thang máng cáp với nhiều kích thước, vật liệu và quy cách. Sản phẩm có thể gia công theo yêu cầu thực tế của từng công trình.

Phụ kiện thang máng cáp là gì?

Phụ kiện thang máng cáp là các chi tiết được sử dụng để liên kết, chuyển hướng, cố định và nâng đỡ hệ thống thang cáp, máng cáp.

Nếu thang và máng cáp tạo thành tuyến dẫn chính thì phụ kiện giúp tuyến này hoàn thiện về mặt kết cấu. Nhờ đó, hệ thống có thể thay đổi hướng, nối dài hoặc lắp đặt tại nhiều vị trí khác nhau.

Các phụ kiện thường được sản xuất từ thép sơn tĩnh điện, thép mạ kẽm, thép mạ kẽm nhúng nóng hoặc inox. Lựa chọn vật liệu phụ thuộc vào môi trường và yêu cầu kỹ thuật của công trình.

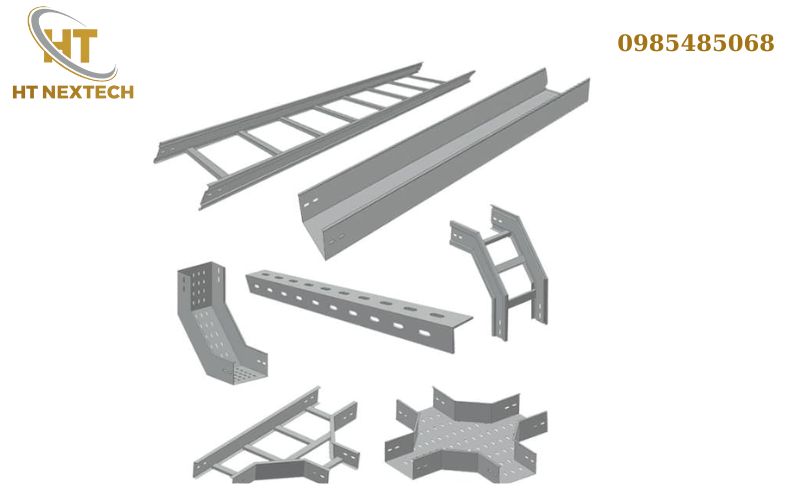

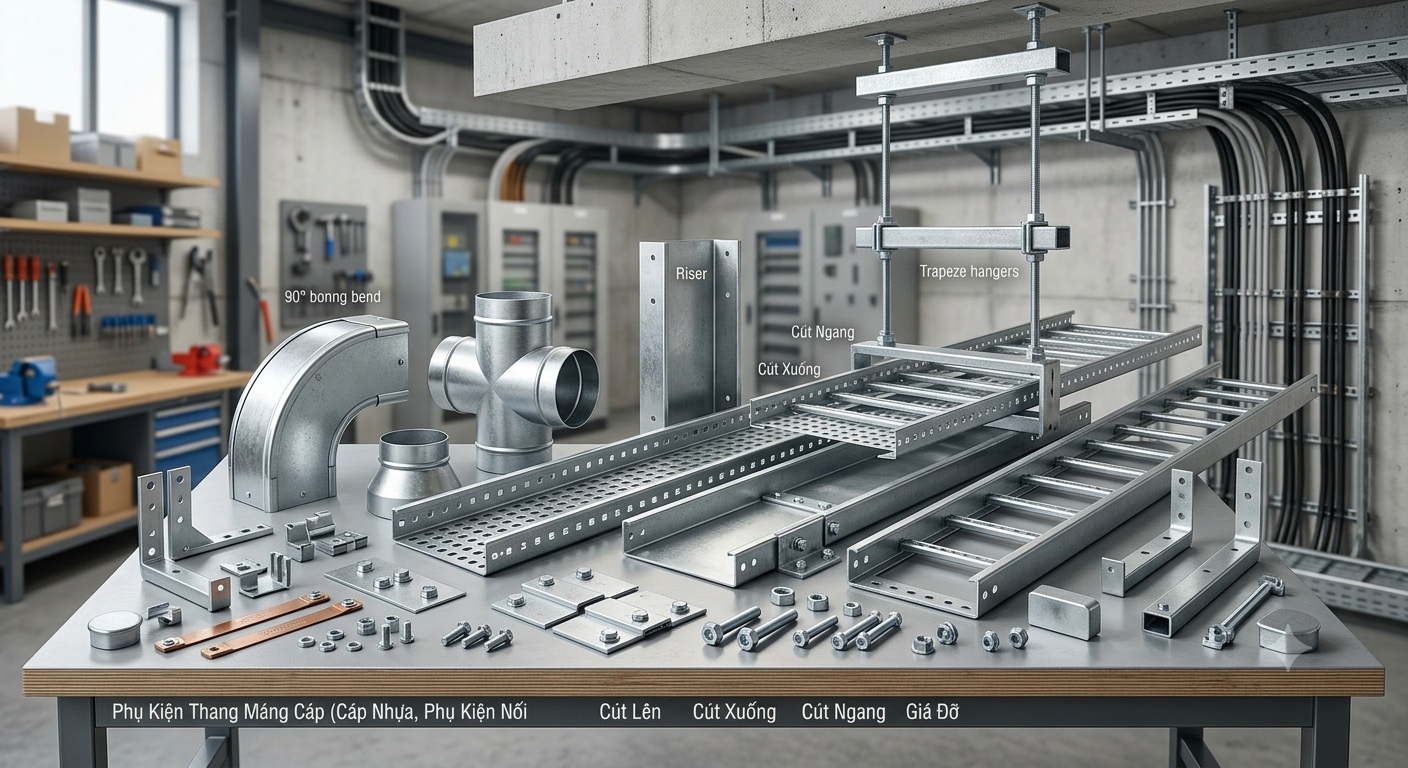

Phụ kiện thang máng cáp gồm những gì?

Tùy thiết kế, một hệ thống có thể sử dụng nhiều loại phụ kiện khác nhau.

Co ngang

• Co ngang dùng để chuyển hướng tuyến thang hoặc máng theo phương ngang. Phụ kiện này thường được sử dụng tại vị trí tuyến cáp thay đổi hướng.
• Co ngang có thể được gia công với nhiều góc khác nhau. Kích thước cần đồng bộ với chiều rộng và chiều cao của tuyến máng.

Co đứng

• Co đứng được sử dụng khi tuyến cáp cần thay đổi cao độ. Sản phẩm giúp kết nối hai đoạn thang hoặc máng ở các vị trí có cao độ khác nhau.
• Tùy hướng chuyển tuyến, co đứng có thể được thiết kế theo nhiều phương án.

Tê máng cáp

• Tê giúp chia một tuyến cáp chính thành hai hướng. Đây là phụ kiện thường gặp trong các hệ thống điện có nhiều nhánh phân phối.
• Thiết kế tê cần đảm bảo kích thước phù hợp với tuyến chính và các tuyến nhánh.

Chữ thập

• Phụ kiện chữ thập dùng tại vị trí tuyến cáp cần chia thành nhiều hướng. Sản phẩm giúp hệ thống được bố trí khoa học và giảm tình trạng dây cáp giao nhau thiếu kiểm soát.

Nối máng cáp

• Nối máng được sử dụng để liên kết hai đoạn thang hoặc máng thành một tuyến liên tục.
• Phụ kiện thường đi kèm bulông, đai ốc hoặc các chi tiết liên kết phù hợp. Kích thước và kiểu nối cần đồng bộ với sản phẩm chính.

Giá đỡ

• Giá đỡ có nhiệm vụ cố định và nâng đỡ thang máng cáp. Tùy vị trí lắp đặt, có thể sử dụng giá treo, giá đỡ tường hoặc các kết cấu đỡ chuyên dụng.
• Khoảng cách giữa các điểm đỡ cần được xác định dựa trên tải trọng và thiết kế hệ thống.

Nắp máng cáp

• Nắp máng được lắp phía trên máng cáp. Sản phẩm giúp che chắn dây cáp và tạo kết cấu hoàn thiện cho tuyến máng.
• Nắp có thể được thiết kế dạng phẳng hoặc theo hình dạng tương ứng với máng.

Bulông và phụ kiện liên kết

• Bulông, đai ốc và các chi tiết liên kết giúp cố định các bộ phận trong hệ thống. Kích thước và vật liệu cần phù hợp với môi trường sử dụng.

Phân loại phụ kiện thang máng cáp

Có nhiều cách để phân loại phụ kiện.

Phân loại theo công dụng

Dựa trên chức năng, phụ kiện có thể gồm:

• Phụ kiện nối.
• Phụ kiện chuyển hướng.
• Phụ kiện chia tuyến.
• Phụ kiện nâng đỡ.
• Phụ kiện che chắn.
• Phụ kiện liên kết.

Mỗi nhóm đảm nhiệm một vai trò khác nhau trong quá trình lắp đặt.

Phân loại theo vật liệu

Một số vật liệu phổ biến gồm:

• Thép sơn tĩnh điện: Phù hợp nhiều công trình trong nhà và khu vực có điều kiện môi trường thông thường.
• Thép mạ kẽm: Có khả năng chống ăn mòn tốt hơn trong nhiều điều kiện sử dụng.
• Thép mạ kẽm nhúng nóng: Phù hợp với môi trường ngoài trời hoặc nơi có yêu cầu cao hơn về khả năng chống ăn mòn.
• Inox: Thường được lựa chọn tại khu vực có độ ẩm cao hoặc yêu cầu về khả năng chống ăn mòn.

Vai trò của phụ kiện thang máng cáp

Phụ kiện không chỉ có tác dụng kết nối mà còn ảnh hưởng trực tiếp đến khả năng hoàn thiện hệ thống.

Tạo tuyến cáp linh hoạt

Nhờ các loại co, tê và chữ thập, tuyến thang máng có thể thay đổi hướng theo mặt bằng công trình.

Tăng độ chắc chắn

Phụ kiện nối và giá đỡ giúp các đoạn thang máng được liên kết thành hệ thống thống nhất.

Hỗ trợ quản lý dây cáp

Hệ thống được bố trí theo tuyến rõ ràng. Điều này giúp việc kiểm tra và bảo trì dây cáp thuận tiện hơn.

Tối ưu không gian

Các phụ kiện chuyển hướng giúp tuyến cáp đi theo vị trí phù hợp. Nhờ đó, không gian lắp đặt được sử dụng hiệu quả hơn.

Hỗ trợ mở rộng hệ thống

Khi cần bổ sung tuyến cáp, các phụ kiện phù hợp giúp việc kết nối và thay đổi hệ thống thuận tiện hơn.

Vật liệu sản xuất phụ kiện thang máng cáp

Vật liệu là yếu tố quan trọng khi lựa chọn phụ kiện.

Thép sơn tĩnh điện

Thép sơn tĩnh điện có ưu điểm về độ cứng và khả năng gia công. Bề mặt được xử lý phù hợp giúp tăng khả năng bảo vệ vật liệu.

Thép mạ kẽm

Thép mạ kẽm phù hợp với nhiều hệ thống điện nhờ khả năng chống ăn mòn tương đối tốt.

Mạ kẽm nhúng nóng

Phương pháp này tạo lớp kẽm bảo vệ trên bề mặt thép. Sản phẩm thường được lựa chọn cho các công trình ngoài trời hoặc môi trường có độ ẩm cao.

Inox

Inox có khả năng chống ăn mòn tốt và bề mặt dễ vệ sinh. Đây là lựa chọn phù hợp với những môi trường có yêu cầu đặc thù.

Kích thước phụ kiện thang máng cáp

Kích thước phụ kiện cần đồng bộ với thang và máng cáp. Một số thông số cần xác định gồm:

• Chiều rộng máng.
• Chiều cao máng.
• Chiều dài phụ kiện.
• Góc chuyển hướng.
• Độ dày vật liệu.
• Kích thước lỗ liên kết.
• Kích thước bulông.
• Khoảng cách giữa các điểm đỡ.

Không nên lựa chọn phụ kiện chỉ dựa trên tên sản phẩm. Cần đối chiếu với kích thước thực tế của hệ thống.

Tiêu chí lựa chọn phụ kiện thang máng cáp

1. Đồng bộ kích thước

Phụ kiện phải phù hợp với chiều rộng, chiều cao và độ dày của thang máng cáp.

2. Phù hợp vật liệu

Vật liệu phụ kiện nên tương đồng hoặc phù hợp với vật liệu của hệ thống chính. Điều này giúp hạn chế các vấn đề trong quá trình lắp đặt và sử dụng.

3. Xác định tải trọng

Hệ thống có nhiều dây cáp cần sử dụng phương án giá đỡ phù hợp với tải trọng thực tế.

4. Xem xét môi trường

Khu vực trong nhà, ngoài trời, môi trường ẩm hoặc có tính ăn mòn sẽ có yêu cầu vật liệu khác nhau.

5. Kiểm tra phương án lắp đặt

Cần xác định vị trí nối, chuyển hướng và điểm đỡ ngay từ giai đoạn thiết kế.

6. Ưu tiên gia công theo bản vẽ

Với công trình có mặt bằng phức tạp, gia công theo bản vẽ giúp phụ kiện có độ chính xác cao hơn.

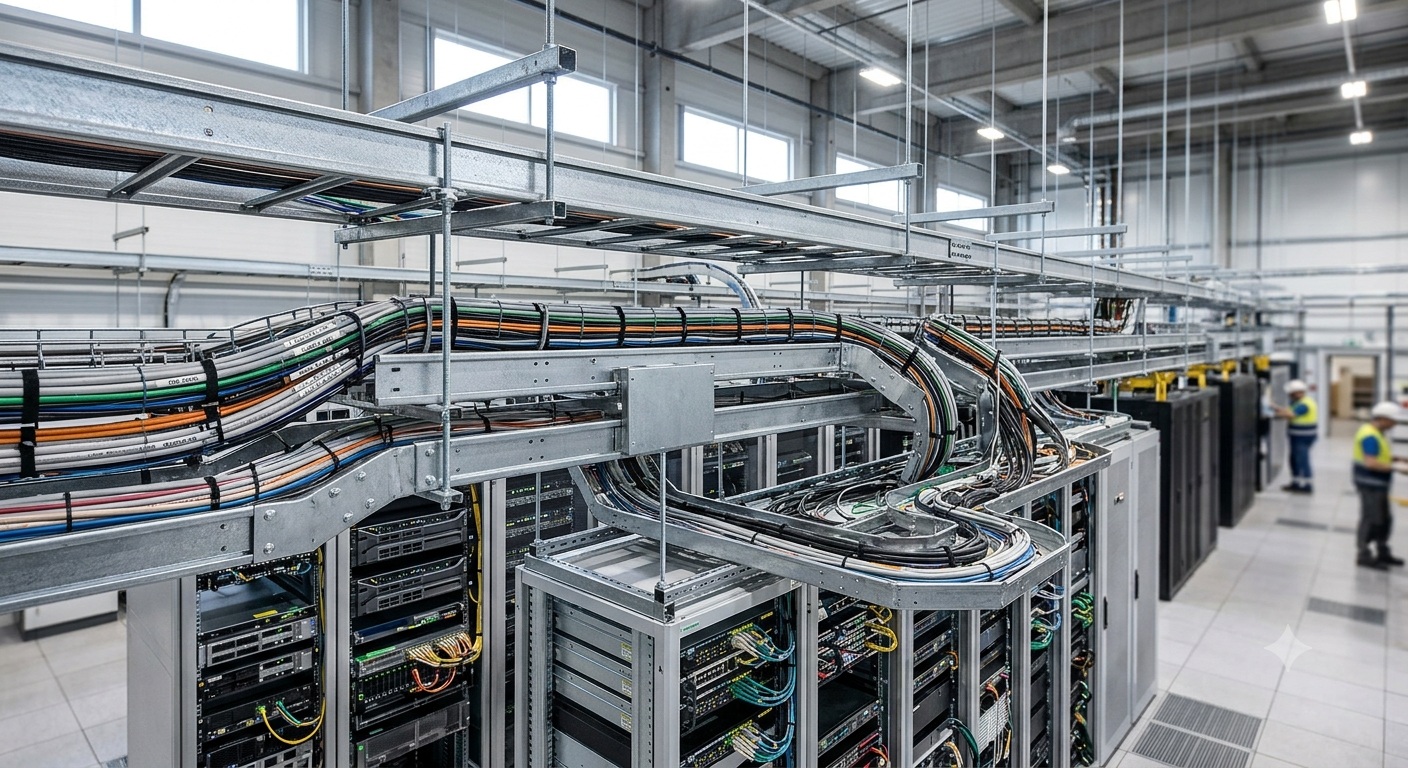

Ứng dụng của phụ kiện thang máng cáp

Phụ kiện thang máng cáp được sử dụng trong nhiều công trình như:

• Nhà máy.
• Nhà xưởng.
• Khu công nghiệp.
• Tòa nhà văn phòng.
• Trung tâm thương mại.
• Bệnh viện.
• Trường học.
• Trung tâm dữ liệu.
• Công trình hạ tầng.
• Dự án năng lượng.

Đặc biệt, những công trình có hệ thống dây cáp lớn thường cần nhiều loại phụ kiện để hoàn thiện tuyến lắp đặt.

Báo giá phụ kiện thang máng cáp phụ thuộc vào đâu?

Chi phí phụ kiện không cố định cho mọi công trình. Giá thường phụ thuộc vào các yếu tố:

• Loại phụ kiện.
• Kích thước.
• Độ dày vật liệu.
• Vật liệu sản xuất.
• Phương pháp xử lý bề mặt.
• Góc chuyển hướng.
• Số lượng.
• Yêu cầu gia công.
• Phụ kiện liên kết đi kèm.

Nếu cần báo giá chính xác, khách hàng nên cung cấp danh sách quy cách hoặc bản vẽ hệ thống. Đây là cơ sở để xác định đúng chủng loại và số lượng.

Quy trình gia công phụ kiện thang máng cáp tại HT NEXTECH

HT NEXTECH có thể gia công phụ kiện theo kích thước và yêu cầu kỹ thuật của từng công trình.

Bước 1: Tiếp nhận yêu cầu

Tiếp nhận bản vẽ, danh sách vật tư và yêu cầu kỹ thuật.

Bước 2: Tư vấn quy cách

Kiểm tra kích thước và đề xuất phương án phù hợp với hệ thống.

Bước 3: Lập bản vẽ gia công

Xác định kích thước, góc chuyển hướng và vị trí liên kết.

Bước 4: Cắt và gia công

Vật liệu được cắt, chấn, đột và hàn theo bản vẽ.

Bước 5: Xử lý bề mặt

Sản phẩm được sơn hoặc xử lý bề mặt theo yêu cầu.

Bước 6: Kiểm tra sản phẩm

Kiểm tra kích thước, kết cấu và độ hoàn thiện trước khi bàn giao.

Bước 7: Đóng gói và giao hàng

Sản phẩm được phân loại và đóng gói theo từng hạng mục để thuận tiện khi thi công.

Xem thêm: Quy trình lắp đặt thang máng cáp chuẩn IEC đúng kỹ thuật

Vì sao nên chọn phụ kiện thang máng cáp tại HT NEXTECH?

HT NEXTECH cung cấp các giải pháp phụ kiện phù hợp với nhiều hệ thống điện công nghiệp.

• Đa dạng chủng loại phụ kiện.
• Nhiều lựa chọn về vật liệu.
• Gia công theo kích thước yêu cầu.
• Hỗ trợ sản xuất theo bản vẽ.
• Chú trọng độ chính xác khi gia công.
• Phù hợp nhiều quy mô công trình.
• Tư vấn quy cách theo nhu cầu thực tế.

Việc lựa chọn đúng phụ kiện giúp quá trình thi công thuận tiện hơn. Đồng thời, hệ thống cũng dễ kiểm tra, bảo trì và mở rộng khi cần thiết.

Câu hỏi thường gặp về phụ kiện thang máng cáp

Phụ kiện thang máng cáp gồm những loại nào?

Các loại phổ biến gồm co ngang, co đứng, tê, chữ thập, nối máng, giá đỡ, nắp máng và phụ kiện liên kết.

Phụ kiện có thể gia công theo yêu cầu không?

Có. Phụ kiện có thể được gia công theo kích thước, góc chuyển hướng và bản vẽ của từng công trình.

Nên chọn phụ kiện cùng vật liệu với máng cáp không?

Nên ưu tiên vật liệu đồng bộ hoặc tương thích với hệ thống chính. Lựa chọn cụ thể phụ thuộc môi trường và yêu cầu kỹ thuật.

Giá phụ kiện thang máng cáp bao nhiêu?

Giá phụ thuộc vào loại, kích thước, vật liệu, độ dày và số lượng. Vì vậy, cần có quy cách cụ thể để báo giá chính xác.

Có cần sử dụng nắp cho máng cáp không?

Việc sử dụng nắp phụ thuộc vào thiết kế và môi trường lắp đặt. Nắp máng thường được dùng khi hệ thống cần tăng khả năng che chắn cho dây cáp.

Phụ kiện thang máng cáp đóng vai trò quan trọng trong việc hoàn thiện hệ thống dẫn và bảo vệ dây cáp. Từ co, tê, nối máng đến giá đỡ, mỗi loại đều đảm nhiệm chức năng riêng trong quá trình thi công. Việc lựa chọn phụ kiện cần dựa trên kích thước, vật liệu, tải trọng và điều kiện môi trường. Đối với công trình có yêu cầu riêng, gia công theo bản vẽ sẽ giúp sản phẩm phù hợp hơn với thực tế.
