Máy phân tích logic là gì? Ứng dụng và cách lựa chọn phù hợp

Trong quá trình thiết kế, kiểm tra và sửa chữa mạch điện tử số, việc xác định trạng thái tín hiệu và phát hiện lỗi truyền dữ liệu là công việc quan trọng. Máy phân tích logic là thiết bị hỗ trợ kỹ sư theo dõi nhiều tín hiệu số đồng thời, phân tích thời gian và kiểm tra giao thức truyền thông.

Vậy thiết bị này hoạt động như thế nào, có những loại nào và cần lưu ý gì khi lựa chọn? Hãy cùng tìm hiểu trong bài viết dưới đây.

Máy phân tích logic là gì?

Máy phân tích logic (Logic Analyzer) là thiết bị đo kiểm điện tử dùng để thu thập, ghi lại và hiển thị trạng thái logic của các tín hiệu số. Thiết bị giúp xác định mức logic cao, thấp và mối quan hệ thời gian giữa nhiều đường tín hiệu trong mạch.

Khác với máy hiện sóng tập trung vào dạng sóng điện áp, máy phân tích logic đặc biệt hữu ích khi cần theo dõi nhiều kênh số hoặc giải mã giao thức truyền thông.

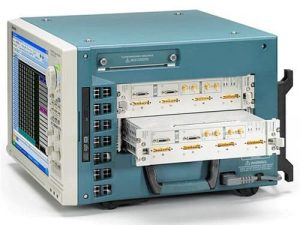

Máy phân tích logic

Nguyên lý hoạt động của máy phân tích logic

Máy phân tích logic sử dụng các đầu dò kết nối với những vị trí cần kiểm tra trên mạch điện tử. Thiết bị lấy mẫu tín hiệu, so sánh điện áp với ngưỡng logic và ghi nhận trạng thái theo thời gian.

Quá trình phân tích thường gồm:

• Kết nối đầu dò: Gắn các kênh đo vào những tín hiệu cần kiểm tra.
• Thiết lập ngưỡng logic: Chọn mức điện áp phù hợp với hệ thống.
• Cài đặt lấy mẫu: Xác định tốc độ và thời lượng ghi dữ liệu.
• Thiết lập Trigger: Chọn điều kiện kích hoạt ghi tín hiệu.
• Phân tích dữ liệu: Quan sát trạng thái, thời gian và giải mã giao thức.

Nhờ đó, kỹ sư có thể xác định thời điểm xảy ra bất thường và đối chiếu hoạt động giữa các tín hiệu.

Các loại máy phân tích logic phổ biến hiện nay

Tùy theo thiết kế và môi trường sử dụng, máy phân tích logic được chia thành nhiều loại.

Việc lựa chọn phụ thuộc vào số lượng kênh, tốc độ tín hiệu, tính cơ động và yêu cầu phân tích dữ liệu.

Ứng dụng của máy phân tích logic trong thực tế

Máy phân tích logic được sử dụng rộng rãi trong nghiên cứu, phát triển và kiểm tra các hệ thống điện tử số.

Kiểm tra và sửa lỗi mạch điện tử

Thiết bị giúp kỹ sư theo dõi hoạt động của nhiều đường tín hiệu, phát hiện xung bất thường hoặc sai lệch về thời gian. Đây là công cụ hữu ích khi kiểm tra bo mạch PCB và những hệ thống có nhiều tín hiệu điều khiển.

Phân tích giao thức truyền thông

Máy phân tích logic có thể hỗ trợ giải mã dữ liệu truyền thông theo các giao thức phổ biến như:

• I2C: Kiểm tra địa chỉ thiết bị, dữ liệu và tín hiệu xác nhận.
• SPI: Theo dõi tín hiệu đồng hồ, dữ liệu và lựa chọn thiết bị.
• UART: Kiểm tra khung dữ liệu, tốc độ baud và lỗi truyền nhận.
• CAN: Phân tích khung truyền thông trên thiết bị có hỗ trợ giao thức này.

Khả năng giải mã phụ thuộc vào phần mềm và tính năng của từng model.

Phát triển hệ thống nhúng

Trong các dự án sử dụng vi điều khiển, FPGA hoặc thiết bị IoT, máy phân tích logic giúp theo dõi tín hiệu GPIO và kiểm tra quá trình giao tiếp giữa các linh kiện.

Nhờ khả năng ghi nhận dữ liệu theo thời gian, kỹ sư có thể phát hiện lỗi đồng bộ hoặc sai trình tự điều khiển.

So sánh máy phân tích logic và máy hiện sóng

Cả hai thiết bị đều phục vụ kiểm tra tín hiệu điện tử, nhưng có những điểm khác biệt quan trọng.

Nếu cần kiểm tra nhiễu, biên độ hoặc độ méo tín hiệu, máy hiện sóng là lựa chọn phù hợp hơn. Trong khi đó, máy phân tích logic có lợi thế khi theo dõi nhiều tín hiệu số và phân tích trình tự hoạt động.

Những tiêu chí quan trọng khi chọn máy phân tích logic

Để lựa chọn thiết bị phù hợp, người dùng cần xem xét các thông số kỹ thuật ảnh hưởng trực tiếp đến khả năng thu thập và phân tích dữ liệu.

Số lượng kênh đo

Số kênh quyết định số lượng tín hiệu có thể theo dõi đồng thời.

• 8–16 kênh: Phù hợp với nhiều dự án vi điều khiển và giao tiếp số cơ bản.
• 32 kênh: Hỗ trợ kiểm tra các hệ thống có nhiều tín hiệu.
• 64 kênh trở lên: Phù hợp với những hệ thống số phức tạp và bus song song.

Nên lựa chọn số kênh dựa trên nhu cầu hiện tại và khả năng mở rộng công việc.

Tốc độ lấy mẫu và bộ nhớ

Tốc độ lấy mẫu ảnh hưởng đến khả năng ghi nhận các chuyển đổi trạng thái nhanh. Thiết bị cần có tốc độ lấy mẫu đủ cao so với đặc tính tín hiệu để hạn chế bỏ sót sự kiện.

Bộ nhớ thu thập dữ liệu cũng quan trọng vì quyết định thời lượng tín hiệu có thể lưu trữ ở cấu hình đo đã chọn.

Khả năng Trigger và giải mã giao thức

Chức năng Trigger giúp thiết bị bắt đầu hoặc định vị quá trình ghi khi xuất hiện điều kiện xác định, chẳng hạn cạnh lên, cạnh xuống hoặc mẫu logic.

Đối với công việc phát triển hệ thống nhúng, nên ưu tiên máy có khả năng giải mã các giao thức đang sử dụng và hỗ trợ tìm kiếm sự kiện trong dữ liệu đã ghi.

Phần mềm và khả năng kết nối

Phần mềm ảnh hưởng trực tiếp đến hiệu quả phân tích, đặc biệt khi xử lý dữ liệu lớn.

Các tính năng nên xem xét gồm:

• Phóng to và thu nhỏ tín hiệu.
• Đánh dấu mốc thời gian.
• Tìm kiếm sự kiện bất thường.
• Giải mã và lọc dữ liệu giao thức.
• Xuất dữ liệu phục vụ báo cáo.
• Tương thích với hệ điều hành đang sử dụng.

Lưu ý khi sử dụng máy phân tích logic

Để đảm bảo kết quả đo chính xác và tránh làm hỏng thiết bị, người dùng cần chú ý:

• Kiểm tra giới hạn điện áp đầu vào trước khi kết nối.
• Thiết lập ngưỡng logic phù hợp với mạch.
• Kết nối mass tham chiếu đúng kỹ thuật.
• Lựa chọn tốc độ lấy mẫu phù hợp.
• Sử dụng đầu dò và phụ kiện tương thích.
• Kiểm tra điều kiện Trigger trước khi thu thập dữ liệu.

Không nên sử dụng máy phân tích logic thông thường để đo trực tiếp những tín hiệu vượt quá giới hạn điện áp cho phép của thiết bị.

Mua máy phân tích logic chính hãng ở đâu?

LIDINCO là đơn vị cung cấp thiết bị đo lường và kiểm tra điện tử, trong đó có các giải pháp phân tích tín hiệu số của Keysight. Danh mục sản phẩm bao gồm máy phân tích logic Keysight 16861A 34 kênh và module phân tích logic Keysight U4164A, phục vụ nhu cầu nghiên cứu và kiểm thử chuyên sâu.

Khách hàng có thể tham khảo các dòng Máy phân tích logic tại LIDINCO để tìm hiểu thông số kỹ thuật, so sánh tính năng và lựa chọn thiết bị phù hợp với nhu cầu kiểm tra mạch điện tử.

Kết luận

Máy phân tích logic là công cụ hữu ích trong kiểm tra và phát triển hệ thống điện tử số, giúp theo dõi nhiều tín hiệu đồng thời, phát hiện lỗi giao tiếp và phân tích trình tự hoạt động của mạch.
